Prosty generator połączeń sworzniowych


W związku z koniecznością wykonywania dużej ilości sworzni o różnych średnicach i długościach postanowiliśmy opracować, a następnie podzielić się autorskim generatorem połączeń sworzniowych.

Stworzony przez nas generator jest ogromnym ułatwieniem w codziennej pracy konstruktora - pozwala stworzyć sworzeń bez konieczności zaglądania za każdym razem do normy w celu ustalenia prawidłowych wymiarów. W efekcie czas modelowanie takiego połączenia ulega znacznemu skróceniu, a sam proces tworzenia sworzni staje się dużo bardziej… przyjemny.

Generator dostępny jest w programie Onshape

Krok 1: Dodawanie generatora do paska narzędzi
1. Zaloguj się na swoje konto i otwórz dowolny dokument.

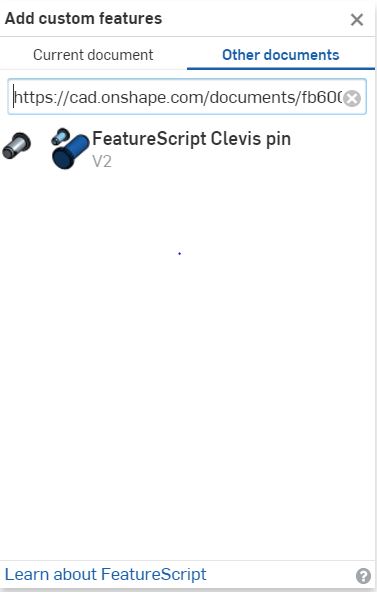

2. Z poziomu Part studio wybierz opcję “Add custom features”.
3. Wybierz zakładkę “Other documents” i wklej link podany na końcu wpisu.
4. Naciśnij “FeatureScript ClevisPin” (por. poniższy rysunek). Po wciśnięciu “ClevisPin” nasz autorski generator sworzni zostanie dodany do paska narzędzi.


Krok 2: Modelowanie sworznia
1. Wybierz dostępną na pasku narzędzi funkcję “ClevisPin”

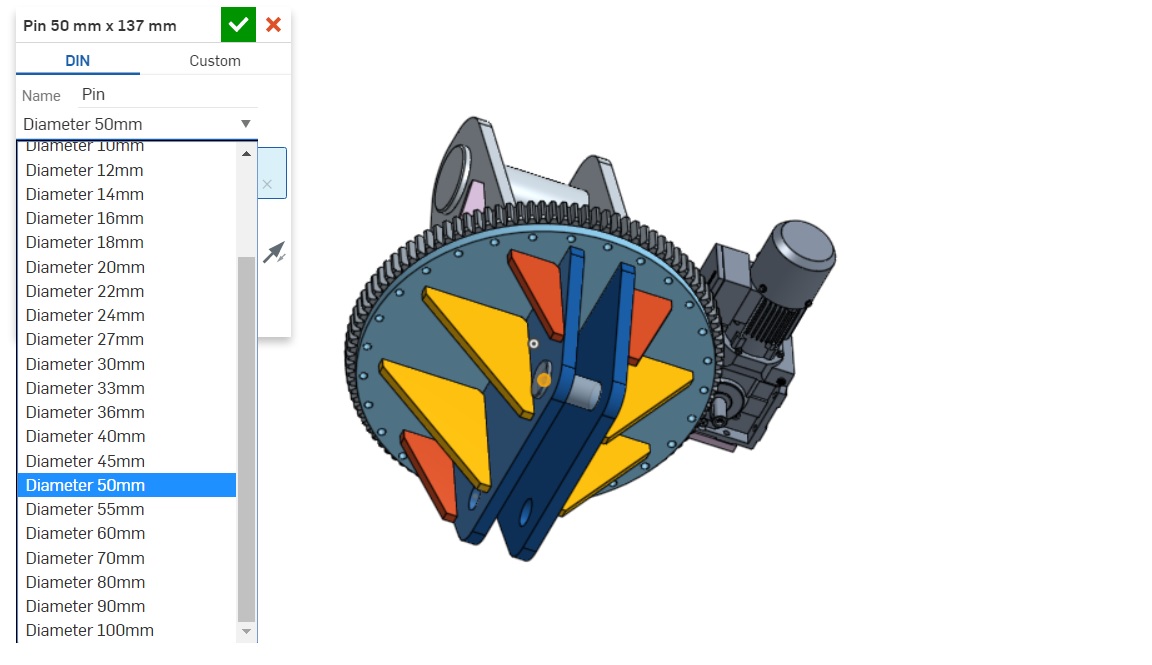

2.Wybierz odpowiednią średnicę sworznia (wszystkie podane wymiary są zgodne z normą).


3. Zaznacz na modelu punkt początkowy połączenia sworzniowego. W tym celu najlepiej skorzystaj z utworzonych wcześniej szkiców otworu.
4. Ustal, jakie powinno być zakończenie sworznia. Do wyboru są następujące opcje:
- without hole (końcówka bez żadnego otworu)
- with hole (z otworem pod zawleczkę)
- axle-holders (odpowiednio dłuższy sworzeń dostosowany pod płytkę ustalającą).
5. Wpisz długość efektywną sworznia oraz (opcjonalnie) wartość luzu.
6. Zatwierdź operację. Wygenerowany sworzeń będzie widniał w liście wszystkich części (jako “Pin średnica x długość).

Jak się okazuje, nawet modelowanie sworzni można zautomatyzować!


Generator: https://cad.onshape.com/documents/fb600dd4023c7ba3b66138e3/w/d954121ade68e4ba7ba40c57/e/459ab1ca3f1ea6d53b3b16ec


Tworzenie połączeń sworzniowych - instruktaż:



Maciej Kondracki
02 Kwiecień 2017
